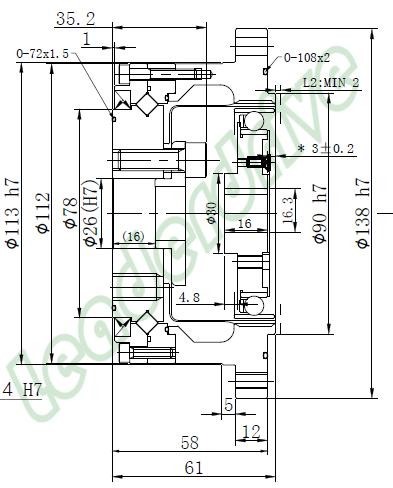

諧波減速機廣泛被運用到關節機器人,協作機器人,非標轉臺,精密CNC轉臺分度設備,木工雕刻設備等行業,在設計中因注意以下幾個要點:

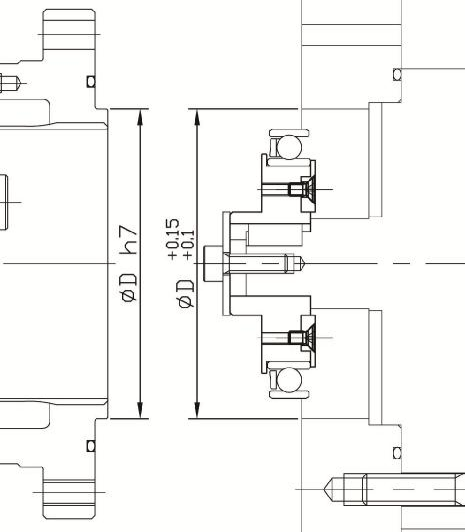

一、 關于輸入端定位處的公差配合
1.減速器凸臺尺寸是h7的,則法蘭孔公差一般取+0.15 至+0.1
2.減速器凸臺尺寸是H7的, 則法蘭孔公差一般取-0.1至-0.15
二、 注意干涉和避讓
設計中需要注意柔輪冊和鋼輪冊的避讓,防止在運行過程中柔輪變形造成干涉

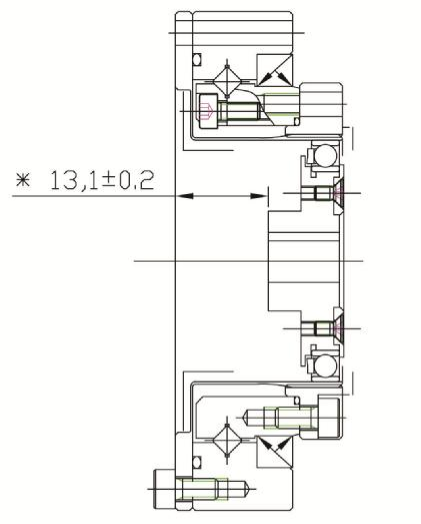

三、波發生器的安裝位置
如圖 “*”所示的尺寸,波發生器的安裝尺寸是設計尺寸鏈的基礎

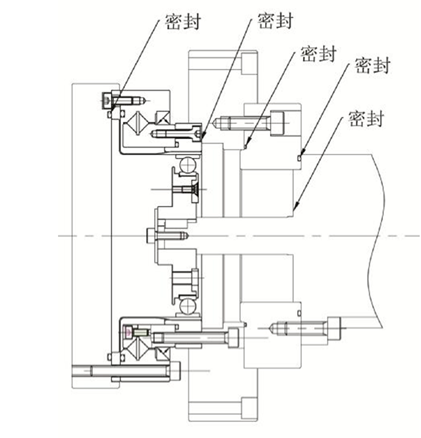

四、關于密封
1.CS系列減速機鋼輪側已經開好O型槽,柔輪側需要按照樣冊中推薦的尺寸開O型槽
2.HS系列需要按照樣冊中的推薦尺寸開O型槽
3.確定電機是否帶骨架油封,防止?jié)櫥M入電機
4.電機與輸入法蘭之間增加O型槽
5.減速機鋼輪側和柔輪側O型圈均按照尺寸隨減速機包裝在包裝盒內

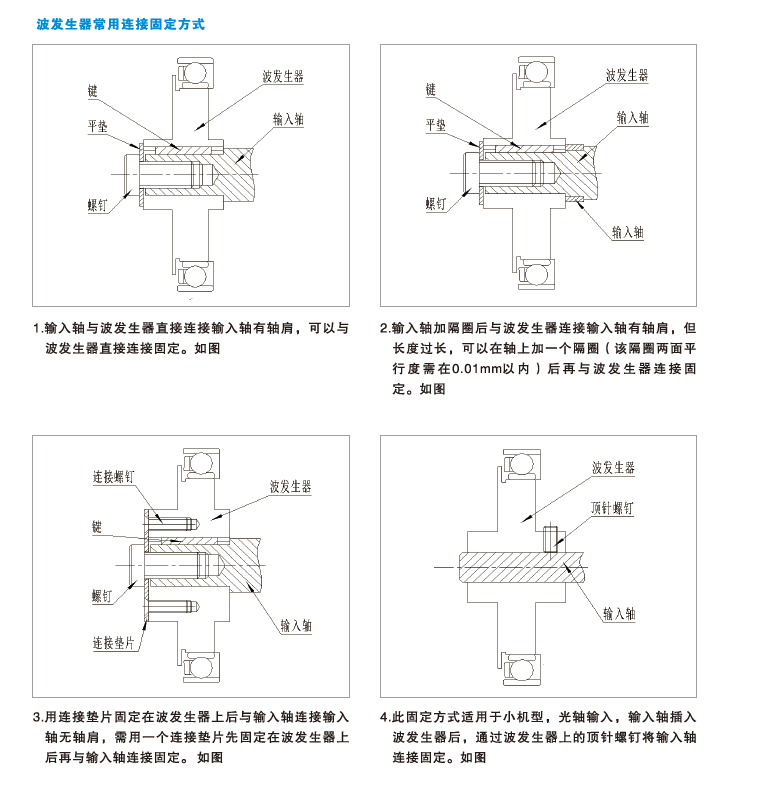

五、波發生器的安裝方式
波發生器安裝方式如左圖所示,推薦使用“3”安裝方式
